基于集控站模式的智能門禁系統的研制與開發

文章出處：http://www.hungpor.com 作者： 人氣： 發表時間：2013年02月09日

    摘要：實施智能門禁系統可以有效解決無人值守變電站重要門禁安全防護需求，給集控站主站值班員監控子站安全防護提供有效管理手段，進一步加強了檢修人員現場安全管控力度，同時也給電力事故調查提供了更加豐富的技術支持。

    引言

    在電力系統信息化發展的背景下，大量科技創新成果也應用于電力安全生產管理方面，使得安全管理在保持其嚴謹、嚴肅、剛性的同時更加信息化、智能化。阜陽供電公司近幾年大力推進變電站綜合自動化改造工作，目前已經全面實現集控站管理模式，110kV 及以下變電站全部實現無人值班。這也對變電站安全防護提出了更高的要求，集控站對子站的安全管理模式也亟待改進。從電力設施的安全防護和電網的安全生產角度看，探索利用先進科技手段，淘汰落后的機械門鎖，使用變電站智能門禁系統，對于有效保障變電站內電力設施的安全，為電力生產安全保證體系和安全監督體系提供技術支持，建設數字化變電站和智能電網均具有重要意義。

    1 、設計方案

    系統主要由防盜門、電鎖、密碼讀卡器、門磁開關、出門按鈕、專業門禁電源、門禁控制器、RS485 通訊轉換器、手動緊急報警按鈕組成。

    在本次門禁系統中，根據設計，在新陽集控站的8 座無人值守變電站（辛橋變、河西變、泉北變、潁西變、六里變、東平變、濟河變、開發區變）以及太和集控站的3 座無人值守變電站（細陽變、三堂變、五星變）（共11 座變電站）的大門、主控制樓、高壓室、電容器室、安全工器具室等安裝智能門禁系統，在相應的兩個集控站安裝主站監控系統，施行集中控制，統一管理，實行24 小時出入監控，提高變電站安全級別。

    門禁管理中心主站位于太和變與邢集變，所有門禁管理器基于TCP/IP 協議通過以太網接入公司監控中心。后臺數據庫和數據發布系統，用于數據的存儲、分析、統計、發布。門禁控制器不停的采用相關前端數據，并將數據傳至后臺服務器，利用高效數據庫系統存儲數據。

    安裝方式所有引線采取走暗線的方式，在門外、門內均看不到引線，安全可靠。根據變電站新舊設施的不同，各門禁鎖選型也不相同，金屬防盜門及木門采用磁力鎖，單門才用單門磁力鎖，雙門采用雙門磁力鎖，鋁合金門和玻璃推拉門采用電插鎖，嵌入式安裝。

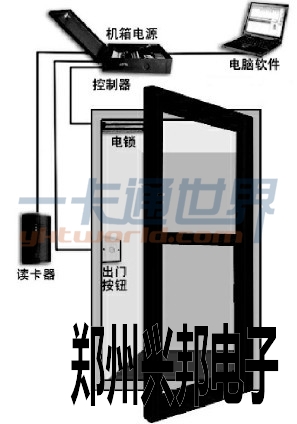

圖1 門禁具體位置安裝效果示意圖

    2 、關鍵技術

    1) TCP/IP 網絡型管理軟件

    提供標準數據庫程序與兼容
    -最多可以由三臺計算機同時執行程序來進行所有功能之實時監控
    -可由無限臺計算機執行Monitor程序來查詢及修改數據庫內所有的數據
    - 最多可以連接16 臺網絡轉換模組可擴充至99 臺
    - 支持窗口95/98/ME，Windows NT/2000/XP 操作系統
    - 可供6000位持卡者使用
    - 最多可連接99 臺控制器，396 個門，792卡片閱讀機
    - 值班員可選擇中文簡體、中文繁體、英文及自訂語言
    - 值班員可修改畫面文字顯示內容，以符合不同之應用需求
    -3 階層反潛回設定，有效防止持卡人重復進出，適合高安全性場合應用，支持電子地圖，可實時顯示門位狀態與警報資料
    - 支援ACCESS/MS SQL/My SQL.....等不同數據庫系統

    2) 門禁控制主機

    ——硅膠防水型鍵盤， LCD 背光顯示屏，可連接8 臺讀卡機
    —— 4 個信號輸入/ 輸出，使用擴充模組可擴充到128個點 , 作報警監控信號控制使用
    ——通信接口 ：RS485 × 2 、RS232× 1 ，RS485 通信格式，1.2 公里連線距離，60 組時區設定，366天假日設定
    —— 3 階層反潛回A N T I - P A S S B A C K功能，有效防止持卡人員重復進出，電路板采用SMD 技術生產，8 位主控芯片，穩定可靠
    ——可配合維根模組 ，連接W26 型 或MIFARE 型讀卡機

    3) 詳細的報表記錄：集控站終端能夠?qū)﹂T禁的開啟關閉記錄，配合現有的視頻圖像捕捉設備，可以實現視頻聯動功能，條件具備的站點應能夠進行相應的視頻錄像。
    4) 報警功能：具備任意門禁的遠程控制、遠程巡視、多種報警時間功能，如非正常開門告警、闖入報警、防撬報警等，系統可驅動相關告警設施實現無人值守變電站現場警鈴和遠傳集控中心值班人員。
    5) 動態權限分配功能：針對特定人員，如單位領導、安監人員、部門負責人、檢修人員、變電站巡視人員等可以分別制定相應權限。
    6) 較強的系統擴展功能能：系統要求滿足100 個變電站門禁站點，且可以實現與其他系統對接，將變電站現有的視頻監控、廠區外圍電子圍欄、紅外對射等防盜設施，形成變電站立體防護體系。

    3 、門禁系統管理方法

    (1) 集控站主站管理系統應具備電子鑰匙權限分配功能，具備遠程開門及監控功能，具備密碼管理功能，具備自動統計功能。
    (2)系統應提供多種門禁管理模式供用戶進行選擇和配置。包括電子鑰匙集控站主站集中管理模式、單個用戶按權限分散管理模式、單個用戶持卡由集控站主站分配密碼模式、緊急情況下應急開鎖模式等。

    4 、應用效果

    經過對無人值守變電站智能門禁系統的測試，確定系統本身具有極高的穩定性和可靠性，在系統的硬件連接中，如果出現某個設備的故障，不會影響系統中其他設備的正常工作，中心會收到報警信息提示設備的損壞和網絡連線的斷路，在電腦故障的情況下，整個系統可以脫機運行，正常紀錄人員的進出信息和報警信息，在系統和電腦重新連接以后，信息會自動上傳到電腦；系統在軟件的使用中也充分考慮安全性，系統的操作員可以分為多個級別，級別低的操作員只能在授權的權限內進行操作，如對信息進行監視，而級別最高的操作員可以對系統內的任何權限進行修改。經過測試，系統完全可以投入使用。
