手機一卡通的校園建設方案剖析

文章出處：http://www.hungpor.com 作者：通信世界網 人氣： 發表時間：2010年05月13日

前言

RFID是RadioFrequencyIdentification的縮寫，即射頻識別，是一種非接觸式的自動識別技術。它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。例如，當RFID標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息（Passive Tag，無源標簽或被動標簽），或者主動發送某一頻率的信號（Active Tag，有源標簽或主動標簽）；解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。

RFID技術目前已可廣泛應用在非接觸式的IC卡上，例如載波頻率為13.56MHz，讀寫距離在10cm以?xún)?nèi)的非接觸式卡。廣州聯通應行業應用發展的需要，推出在WCDMA-USIM卡上疊加中央處理單元CPU、存儲器、NFC芯片和射頻天線，使RFID技術應用到手機上，為手機使用者帶來了應用上的全新感受。

校園一卡通應用概述

目前大學校區內有多套與卡、證、票、現金使用密切相關的系統，例如：超市消費系統、圖書管理系統、宿舍門禁系統、電腦機房管理系統、校巴公交系統、熱水供應系統等，由于各系統有相應獨立的管理體制，給學校的統一管理、財務統管、學生使用帶來了一定的不便。廣州聯通提出通過建設以2.4GHZRF-USIM卡技術為基礎的手機一卡通平臺，將學校內凡是同卡、證、票、現金使用密切相關的系統整合在一起，達到用一部手機來代替原有的卡、證、票、現金，從而方便學校廣大師生的教學、科研、學習、生活和管理。在方便廣大師生的同時，提高學校的管理水平、服務水平，降低學校和師生在卡、證、票方面的投入，另外在取代原有的卡、證、票、現金過程中也達到財務統管的目的。

手機一卡通平臺是采用手機移動支付方式設計的一套手機一卡通系統，平臺兼容RFSIM、SIMPASS、CPU卡與MifareOne卡的手機錢包消費與支付，可全面兼容各類消費終端載體。此外，平臺采用最新的2.4G射頻技術并集成到手機USIM卡里，使手機使用者僅需要更換一張聯通智能USIM卡，便可以使現有的手機變成類NFC手機，極大地降低了用戶的使用門檻。不但擁有普通USIM卡的所有通信功能，還擁有一個可代替錢包、鑰匙和身份證的全方位服務平臺。持有此類NFC手機可以方便的應用到學生考勤，校園消費，宿舍門禁，圖書館借書、停車場收費等一卡通系統。

手機一卡通平臺開發設計時用USIM取代通常使用的非接觸式IC卡，同時可應用3G-WCDMA技術，可高速、安全、穩定地將不同區域內的手機一卡通系統連為整體。達到統一管理的要求。手機一卡通平臺可在后臺綁定USIM智能卡號碼與手機的IMEI號、學生個人資料（包括肖像相片），以便實現手機一卡通實名制使用。通過推廣手機一卡通業務，可把聯通手機業務潛移默化地滲透進學校的每一個流通環節，極大地增強學生對手機業務的粘貼度，對移動業務發展有重要的戰略意義。

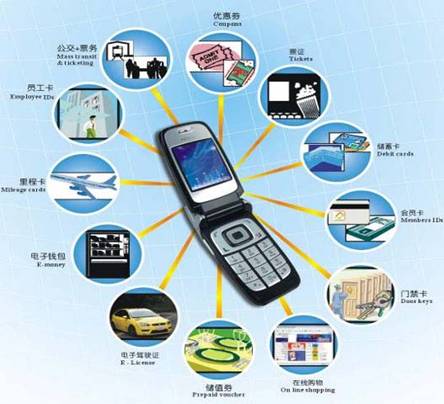

圖一：手機一卡通業務示意圖

技術方案介紹

手機一卡通平臺由以下幾部分組成

1、信息交換系統
2、通用應用網關
3、卡務中心系統
4、結算中心系統
5、運行配置系統
6、監控系統
7、清算應用服務器
8、自助查詢系統
手機一卡通系統的應用整合平臺（信息交換系統和通用應用網關系統）：可以用于集成學院現有的和將來需要建設的各個應用系統，使它們之間能夠相互通信、交換數據，解決信息孤島問題。

卡務中心：實現對學校的手機一卡通進行集中管理，既方便學生，也降低費用，通過應用整合平臺可以為各個集成到手機一卡通系統中的其他應用系統提供卡片信息，保證各個應用系統有卡可用，從而達到取代原有的卡、票、證的目的。

結算中心：對使用手機一卡通進行的各種消費、收費記錄實現統一結算，達到財務統管的目的。

運行配置系統：可以滿足學校將手機一卡通系統定制成一個個性化系統，使之更能滿足學院的個性化管理要求。

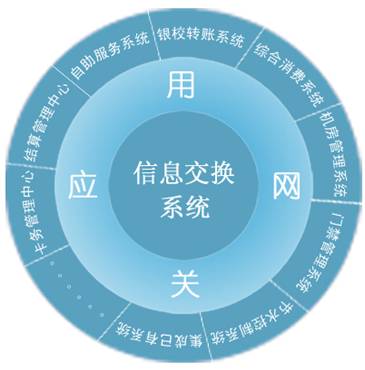

圖二：手機一卡通系統結構圖

手機一卡通所有應用系統都圍繞著信息交換系統（包含圖中的信息交換系統和應用網關）來部署。其中卡務中心系統通過信息交換系統對其他系統提供卡信息，以實現使用同一張卡代替原來各系統中的卡、票、證，甚至是現金的使用。其他各個系統通過信息交換系統把用卡發生的交易記錄匯集到結算中心系統，由其進行統一清算，并根據清算結果向商戶結算。當然所有應用系統也可以通過信息交換系統隨意進行數據交換，以實現各個系統之間的信息互通、數據共享。
網絡拓?fù)鋱D：

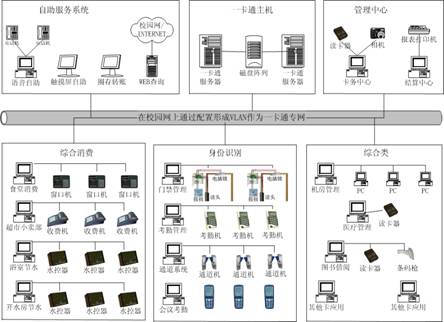

圖三：手機一卡通整體網絡結構圖

手機一卡通整體網絡結構充分體現了“標準先行，統一規劃，分步實施”的設計原則，在技術上采用了JAVA、J2EE、XML、WEBSERVICES、大型關系數據庫管理系統等業界先進的技術。標準先行，體系保障，圍繞手機一卡通平臺而部署的若干應用，這樣就形成一個完善的手機一卡通系統解決方案。

建設經驗分享

手機一卡通系統是個龐大的系統，其建設的成敗與否涉及到方方面面的問題，除了各種相關設備的選型之外，主要體現在手機一卡通系統是否具有良好的應用集成設計。以及對已有系統的整合能力和對未來根據學校需要而部署的系統的整合能力。如果手機一卡通系統沒有很好地解決此問題，則該手機一卡通平臺只能是一個不開放的，沒有技術先進性的滿足不了學校的手機一卡通系統。而對于手機一卡通系統的先進性的考量，不僅要考察它是否能夠滿足校園業務的本身建設需要，還要考察它是否有足夠的擴展性，能否在將來根據學校自己的信息建設的需要平滑升級為數字化校園的解決方案，從而既保證使用的延續性，又保證學校的投資的長久有效性。

結尾

目前，廣東聯通已與廣東銀聯簽署戰略合作協議，共同推動RFID射頻技術在手機支付、手機電子商務方面的業務發展。我們相信在不久的將來，RFID射頻技術將成為最熱門的手機應用技術得到各電信運營商的大力推廣。由此可見，手機RFID技術在吸引學生大眾用戶、深挖手機行業應用，提高客戶便利服務方面有著重要意義。
