如何成功實施非接觸CPU卡項目

文章出處：http://www.hungpor.com 作者：中國一卡通網 收編   人氣： 發表時間：2011年09月27日

    引言

    隨著非接觸IC卡技術在國內的逐步推廣，非接觸應用以其快捷方便的操作方式，日益深入人心，并逐漸成為公共交通、城市通卡建設的首選技術。

    早期投入應用的非接觸IC卡技術多為邏輯加密卡，比如最為著名的Philips公司（現NXP）的Mifare 1卡片。非接觸邏輯加密卡技術以其低廉的成本，簡明的交易流程，較簡單的系統架構，迅速得到了用戶的青睞，并得到了快速的應用和發展。據不完全統計，截至去年年底，國內各領域非接觸邏輯加密卡的發卡量已經達到數億張。

    隨著非接觸邏輯加密卡不斷應用的過程，非接觸邏輯加密卡技術的不足之處也日益暴露，難以滿足更高的安全性和更復雜的多應用的需求。因此，非接觸CPU卡技術正成為一種技術上更新?lián)Q代的選擇。

    一、 系統架構的變化改造

    非接觸CPU卡與非接觸邏輯加密卡相比，擁有獨立的CPU處理器和芯片操作系統，所以可以更靈活的支持各種不同的應用需求，更安全的設計交易流程。但同時，與非接觸邏輯加密卡系統相比，非接觸CPU卡的系統顯得更為復雜，需要進行更多的系統改造，比如密鑰管理、交易流程、PSAM卡以及卡片個人化等。

    1.1 密鑰管理和認證機制

    眾所周知，密鑰管理系統（Key Management System），也簡稱KMS，是IC項目安全的核心。如何進行密鑰的安全管理，貫穿著IC卡應用的整個生命周期。非接觸邏輯加密卡的安全認證依賴于每個扇區獨立的KEYA和KEYB的校驗，可以通過扇區控制字對KEYA和KEYB的不同安全組合，實現扇區數據的讀寫安全控制。

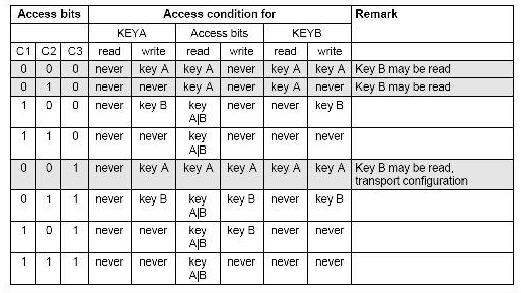

圖1-1 MIFARE I卡片扇區訪問控制

    由于KEYA和KEYB的校驗機制，只能解決卡片對終端的認證，而無法解決終端對卡片的認證，即我們俗稱的“偽卡”的風險，所以通常在采用非接觸邏輯加密卡的時候，還會使用卡片認證碼的機制。

    而非接觸CPU卡可以通過內外部認證的機制，以及像建設部定義的電子錢包的交易流程，高可靠的滿足不同的業務流程對安全和密鑰管理的需求。對電子錢包圈存可以使用圈存密鑰，消費可以使用消費密鑰，清算可以使用TAC密鑰，更新數據可以使用卡片應用維護密鑰，卡片個人化過程中可以使用卡片傳輸密鑰、卡片主控密鑰、應用主控密鑰等，真正做到一鑰一用。

    實施非接觸CPU卡項目，可以使用密鑰版本的機制，即對于不同批次的用戶卡，使用不同版本的密鑰在系統中并存使用，達到密鑰到期自然淘汰過渡的目的，逐步更替系統中所使用的密鑰，防止系統長期使用帶來的安全風險。

    實施非接觸CPU卡項目，還可以使用密鑰索引的機制，即對于發行的用戶卡，同時支持多組索引的密鑰，假如當前使用的密鑰被泄漏或存在安全隱患的時候，系統可以緊急激活另一組索引的密鑰，而不用回收和更換用戶手上的卡片。

    因此，要成功實施非接觸CPU卡項目，需要一個完善的密鑰管理系統，能支持多種不同用途的密鑰，并支持密鑰版本和密鑰索引的機制。

    1.2 交易流程

    非接觸邏輯加密卡的交易流程比較簡單，通過認證KEYA或者KEYB，達到操作的安全權限，然后就直接進行交易操作，增加或者減少錢包金額。
    非接觸CPU卡的交易分為圈存交易和消費交易等，不同的交易類型，擁有不同的交易流程和安全機制。在非接觸CPU卡的交易中，交易數據與交易過程中的相互認證緊緊結合在了一起，使得交易更加安全和嚴謹。同時，非接觸CPU卡也通過卡內自增的交易流水號以及卡片計算的交易TAC碼保證了交易的唯一性和可追蹤性。

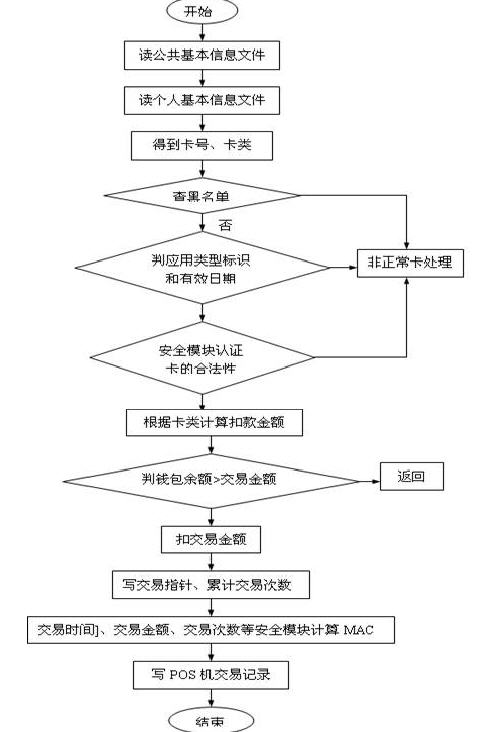

圖1-2 非接觸CPU卡消費交易流程示例

    1.3 PSAM卡

    在非接觸邏輯加密卡的系統中，PSAM卡主要使用卡片認證密鑰和各扇區的KEYA、KEYB密鑰來產生非接觸邏輯加密卡操作所需要的各扇區的KEYA和KEYB認證碼，交易信息不直接參與運算。

    而在非接觸CPU卡系統中，PSAM卡通常用來計算和校驗消費交易過程中出現的MAC碼，同時在計算的過程中，交易時間、交易金額、交易類型等交易信息也都參與運算，使得交易更安全更可靠。某些情況下，非接觸CPU卡系統中的PSAM卡還可以用來支持安全報文更新數據時MAC的計算，以及交易TAC的驗證。因此，與非接觸邏輯加密卡系統相比，非接觸CPU卡系統中的PSAM卡支持更廣泛的功能，也更為靈活、安全和復雜。通常非接觸CPU卡系統的PSAM卡還支持不同的密鑰版本。

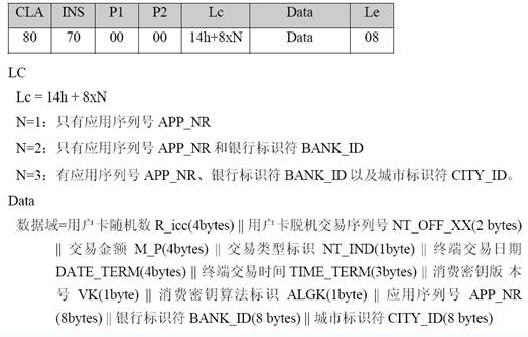

圖1-3 建設部PSAM卡MAC1計算初始化指令

    1.4 卡片個人化

    非接觸邏輯加密卡的個人化比較簡單，主要包括數據和各扇區KEYA、KEYB的更新，在期間所有敏感數據包括KEYA和KEYB都是直接以明文的形式更新。

    而非接觸CPU卡的個人化通?？梢苑譃榭ㄆ纯ê涂ㄆ瑐€人化兩個獨立的流程，前者創建卡片文件結構，后者更新個人化數據，并注入相應的密鑰。在信息更新和密鑰注入的過程中，通常都采用安全報文的方式，保證數據和密鑰更新的正確性和安全性。而且密鑰注入的次序和相互保護的依存關系，也充分體現了密鑰的安全設計，比如卡片主控密鑰通常被用來保護導入應用主控密鑰，應用主控密鑰通常被用來保護導入其他應用密鑰，比如消費密鑰等。

    因此，要成功實施非接觸CPU卡項目，必須和密鑰管理系統配合，建立一套安全和完善的卡片個人化系統，并配備相應的HSM硬件加密機或者密鑰母卡，來實現個人化流程中密鑰的安全存儲和運算。

    二、 項目實施中注意事項

    在非接觸CPU卡的推廣過程中，也發現了一些需要特別注意和著重解決的問題。

    2.1 卡片與機具的兼容性測試

    首當其沖的是卡片與機具的兼容性問題。雖然ISO和眾多規范已經定義了非接觸CPU卡和機具終端之間的電氣特性和數據協議，但是到目前為止國內眾多的非接觸CPU卡項目的實施經驗，無不顯示出卡片與機具的兼容性是一個不容忽視的問題。同一種機具，可能會無法支持不同的卡商的卡片；同一個卡商的卡片，可能在這個機具上能正常交易，在另一個機具上就無法使用。甚至，同一張卡片，和同一個機具，做某一種交易能成功，做另一種交易就失敗。究其原因，這里面有不同的卡片和機具提供商對規范的不同理解，也有一些是屬于項目實施過程中的歷史技術原因。

    因此，要成功實施非接觸CPU卡項目，大量的深入的全面的現場測試，是克服卡片和機具兼容性問題的不二法門。

    2.2 多應用擴展和開放平臺

    采用非接觸CPU卡的一個很重要的原因就是非接觸CPU卡可以很好的支持多應用擴展，自定義不同的應用交易流程。在多應用擴展的設計階段，如何盡量符合已有的規范，更開放的適應不同供應商，是非接觸CPU卡項目能否長期順利的推廣的重要保障。封閉式的系統，歷史已經證明，都往往是短命的，不成功的，無法大范圍推廣的失敗者，這里面即涉及未來供應商的非充分競爭，也影響了供應商對相應產品開發和投入的長期信心。

    2.3 安全性與交易速度的權衡

    安全性和交易速度，是非接觸CPU卡項目中老生常談的兩個問題，也幾乎是每個非接觸CPU卡項目不得不面對的問題?？旖莸慕灰姿俣龋遣捎梅墙佑|IC卡技術的一個重要原因。但是，片面追求交易速度，甚至以犧牲安全性為代價，又是一個得不償失的做法。因為，沒有可靠的安全性，也就失去了采用IC卡技術尤其是非接觸CPU卡技術的意義。而同時，安全性往往又必然要消耗一定的交易時間，降低了交易的速度。因此，對于安全性和交易速度這一對矛盾體，需要系統的設計者，根據實際的業務需要，好好的權衡和把握，找到兩者的平衡點。

    在考慮安全性和交易速度的同時，尤其在進行交易速度優化之后，特別需要進行全面的流程測試和異常交易測試，確保交易速度優化不會造成不同交易各個階段的影響，甚至產生安全漏洞。這方面的教訓，是有很多的。

    結論

    因此，要實施非接觸CPU卡項目，多方面的考慮系統的實際需求和各種因素，充分做好系統改造的技術認證和規劃設計，切實研究實施過程中的諸多技術問題，是項目成功的重要前提和保障。
