使用射頻IC卡管理貨場的系統設計

文章出處：http://www.hungpor.com 作者：孫玉潔 余雪麗 李玉冰   人氣： 發表時間：2011年12月02日

1、引言

    如何對大型貨場中的貨物進行管理，是一個非常關鍵的問題 本文介紹了一種對貨物進入貨場進行驗證和查收的解決方案。即：使用手持電腦與遠程數據服務器聯系，對貨物進行管理。

2、系統總體方案

    本系統采用美國HP公司的SI850射頻識別IC卡讀寫器、HP掌上電腦、HP射頻卡、無線接收裝置、以太網絡開發貨場管理系統 系統具有目標識別、身份驗證、數據采集、數據加密和數據庫管理的功能。系統由掌上電腦、與掌上電腦匹配的讀寫卡器、本地服務器、數據庫管理系統、掌上電腦和數據庫管理微機及本地服務器的通訊系統部分組成。本地主機與掌上電腦之間的通信采用TCP／IP協議。采用C／S模式。本地服務器和數據庫服務器之問用基于以太網的ADO接口進行數據交流。

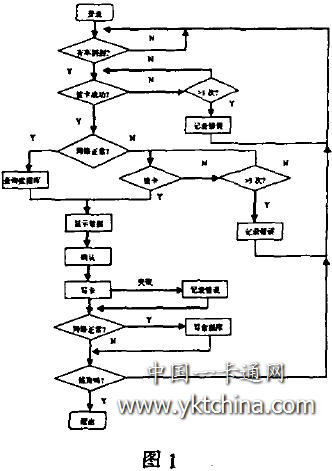

    本系統主要目的是對物流運輸行業中的貨場部分進行管理， 當有車輛到達時。如網絡連通．使用車輛所帶的IC卡查詢遠程數據庫．如網絡不通．則讀出IC卡中的物料清單．并將貨物清單顯示在掌上電腦上．供貨場管理人員審核，如無誤．則將貨物已到貨場信息寫入數據庫服務器．并寫入IC卡．通過使用IC卡的方式．管理物流問題，具體流程如圖1所示。


3、系統硬件結構

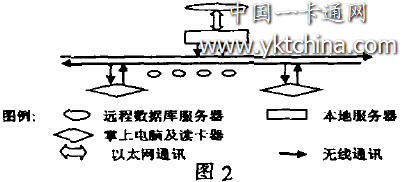

    系統由遠程數據服務器，本地服務器，若干掌上電腦及讀卡器組成。如圖2所示。若干個掌上電腦通過無線通訊網絡與本地服務器通訊．本地服務器與遠程數據庫服務器使用以太網通訊。

4、軟件結構

    掌上電腦使用微軟WINCE操作系統．該客戶端軟件使用EVC4．0為開發工具．使用Pocket PC 2003 SDK庫．本地服務器程序使用VC6．0開發．?dāng)?shù)據庫服務器使用SQL Server為數據庫平臺，通訊都采用TCP， 中的面向連接的服務。其中掌上電腦與本地服務器之間通訊采用無線通訊。掌上電腦使用紅外端口。而本地服務器采用無線網卡。本地服務器與數據庫服務器通訊使用以太網。

1．掌上電腦軟件

    掌上電腦軟件分為兩部份。第一部分為讀，寫卡軟件。第二部分為無線通訊部分．無線通訊與普通通訊軟件沒有任何區別，系統底層屏蔽了有線與無線的通訊差異，都采用WINSOCKET通訊。

    (1) 讀寫卡部份

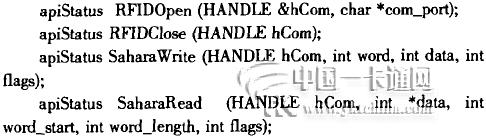

    HP公司提供了掌上電腦的讀寫器．并將掌上電腦安裝在其中。通過這一單元來進行卡的讀寫。編寫卡讀寫軟件時，只須將隨讀寫器一起提供的動態連接庫安裝到臺式機上，并且連接到EVC4、0的工程內。對于此動態連接庫來說。常用的函數有四個：

    第一個函數用來打開與讀寫器的連接。第一個參數為返回的句柄hCom．第二個參數為用來通訊的端口?？梢栽O(shè)為“COM1：”到“COM9”中的一個。第二個函數用來關閉打開的句柄。

    第三個函數用來向卡中寫入一個32位整數．hCom 為端口句柄，word 為寫入整數的地址。data為寫入的32位整形數據。標志flags一般設為0。

    第四個函數用來從卡中讀人數據，*data為指向讀人的整形數據的指針。word_ start為讀人數據的起始地址，word_length要讀入的數據個數．flags同上。使用這些函數時應按如下步驟：首先用RFIDOpen打開一個與讀寫器相連的端口．并獲得一個句柄：接著用SaharaWfitd SaharaRead讀寫卡；讀寫完畢后用RHDCIose關閉端口以釋放資源。必須注意的是打開通訊口時必須用一個循環從Com1開始向上試探。如果某個口被成功打開(返回值為scs_OK)時退出循環。另外須注意讀寫卡時可能會出錯．所以用循環讀取，如果成功則退出，否則等待100豪秒后繼續讀寫．如果讀寫循環次數用完還未成功，則寫錯誤日志并退出。

    (2) 通訊程序

    掌上電腦通訊軟件為客戶端軟件．所以在這里主動與本地服務器通訊。遵循以下步驟：

    第一根據本地服務器的IP地址和給定的端口打開一個與服務器的連接。
    第二根據協議類型使用此連接向本地主機發送協議數據，或從本地主機接收數據。進行數據傳輸。
    第三完成流程后斷開連接．以釋放本地服務器和掌上電腦資源。

    從掌上電腦打開與本地服務器的連接使用TCP／IP協議．雖然使用無線網卡與本地服務器通訊． 由于系統屏蔽了無線通訊與有線通訊的差別，所以對程序員來說是透明的，無線通訊與有線通訊是一樣的接口，沒有任何區別。每次發送或接收的數據類型都是BYTE型的，所以當接收到一定數量的數據后。都將其轉換為相應的數據結構。關鍵代碼如下：

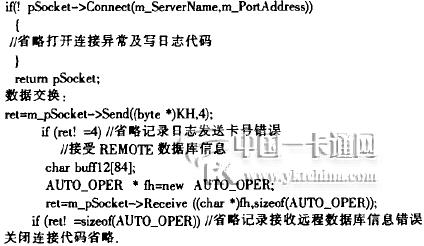

    打開連接的關鍵代碼：

以上代碼中m_psecket是Csecket派生類的對象．

2．本地服務器端的程序

    本地服務器端的程序由以下兩功能．一是建立一個監聽服務線程．用于接收掌上電腦端的連接請求。二是接收到掌上電腦的連接請求后。建立一個單獨的線程用于和掌上電腦進行通訊，并且和遠程服務器進行通訊。處理數據流動。

    (1)監聽服務線程

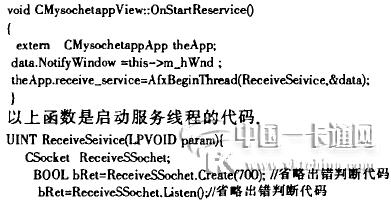

    本地服務器軟件啟動后。首先建立監聽服務線程。用于監聽掌上電腦的連接請求．即用來啟動服務程序．在本軟件中是通過菜單來啟動的．建立一個新的線程使用函數AfxBeginThread(Re．ceiveSeivice。&data)來實現，第一個參數為線程函數的執行體的函數名。第二個參數為傳遞給此線程的數據結構。用于向該線程給出一些具體的數據．成功執行此函數后．線程函數便獨立于主程序運行．直至正常退出或被異常中斷．以下是關鍵代碼：

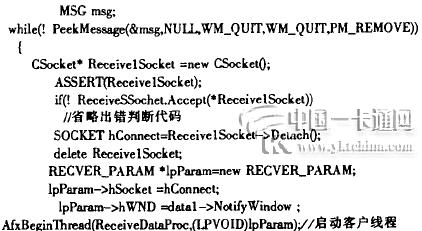

以上代碼顯示在服務線程中接收到客戶請求后。啟動客戶線程的流程。

    (2)客戶線程

    客戶線程啟動后．根據接收到的套接字句柄建立新的套接字，與掌上電腦端進行通訊，接受協議數據，根據協議數據要同遠程數據庫或掌上電腦端進行數據交流．同遠程數據庫服務器進行數據交換是采用ADO組件．以下是關鍵代碼：


3．遠程數據庫服務器

    遠程數據庫服務器使用SQL Server 20o0作為數據庫平臺．建立數據庫．并向本地服務器提供數據。

參考文獻：
1．方可燕主編，VC6．0實戰與精通，清華大學出版社，2000
2．Steve Holzner著，瀟湘工作室譯，VC6．0高級鳊程，人民郵電出版社2000
